PRODUCT OVERVIEW
효율적인 분리 및 이송

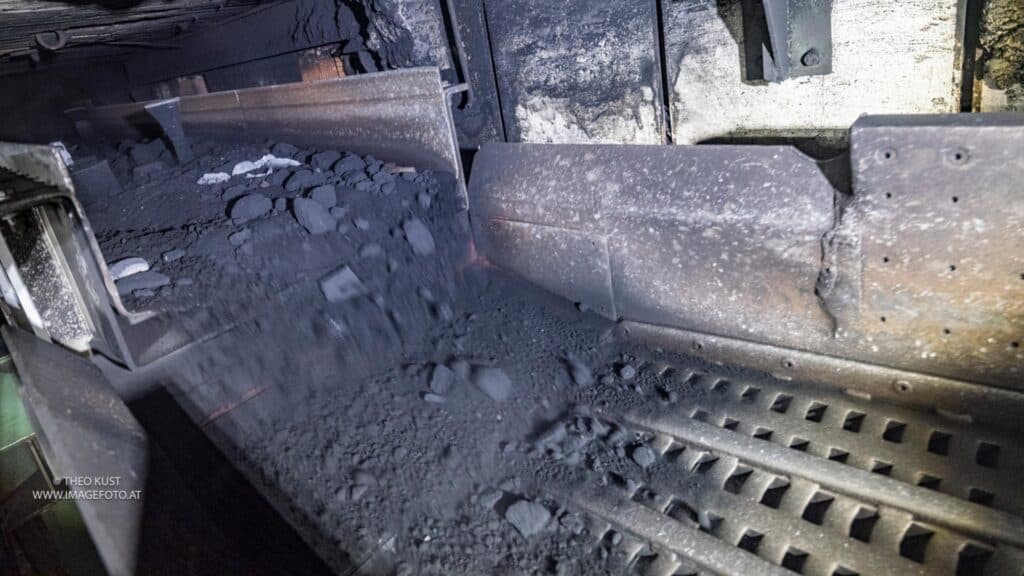

셰이크아웃 방식에서는 주조된 주형 블록이 통합된 그레이트 섹션에서 미세한 진동 운동에 의해 파쇄되어 주조물이 모래에서 분리됩니다. 모래 덩어리는 효과적으로 분쇄되어 그레이트 구멍을 통해 아래쪽 모래 컨베이어 섹션으로 떨어지고, 느슨한 모래 또는 분쇄된 덩어리 형태로 모래 재생 시스템으로 공급됩니다. 주조물은 컨베이어의 움직임에 의해 채널에서 이송되어 후속 공정 단계인 “주조물 냉각 및 판독 섹션”으로 이동합니다. 불균형 셀과 전자 제어 방식의 구동 개념은 기계의 진동 각도를 조절할 수 있도록 하여 다양한 주조물에 맞게 분리 및 이송 방식을 조정할 수 있게 합니다.
PRODUCT FEATURES
제품 주요 특징
주조물 및 모래 공정에 맞춘 유연한 솔루션
모래 덩어리는 그레이트에서 효과적으로 파쇄된 뒤 개구부를 통과해 하부의 모래 이송 구간으로 떨어집니다. 이후 느슨한 모래 또는 잘게 부서진 덩어리 형태로 모래 재생 시스템에 공급됩니다.
주조물은 트로프의 진동 이송 운동에 의해 다음 공정으로 이동하며, 이후 주조물 냉각 및 검사 공정으로 안정적으로 전달됩니다.

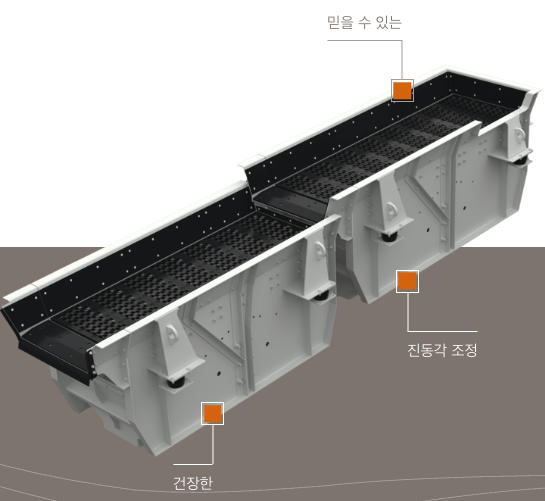

불균형 셀과 전자 제어를 결합한 구동 방식은 장비의 진동각을 조절할 수 있도록 설계되어 있습니다. 이를 통해 주조물의 형태와 공정 조건에 따라 분리 성능과 이송 거동을 유연하게 조정할 수 있습니다.

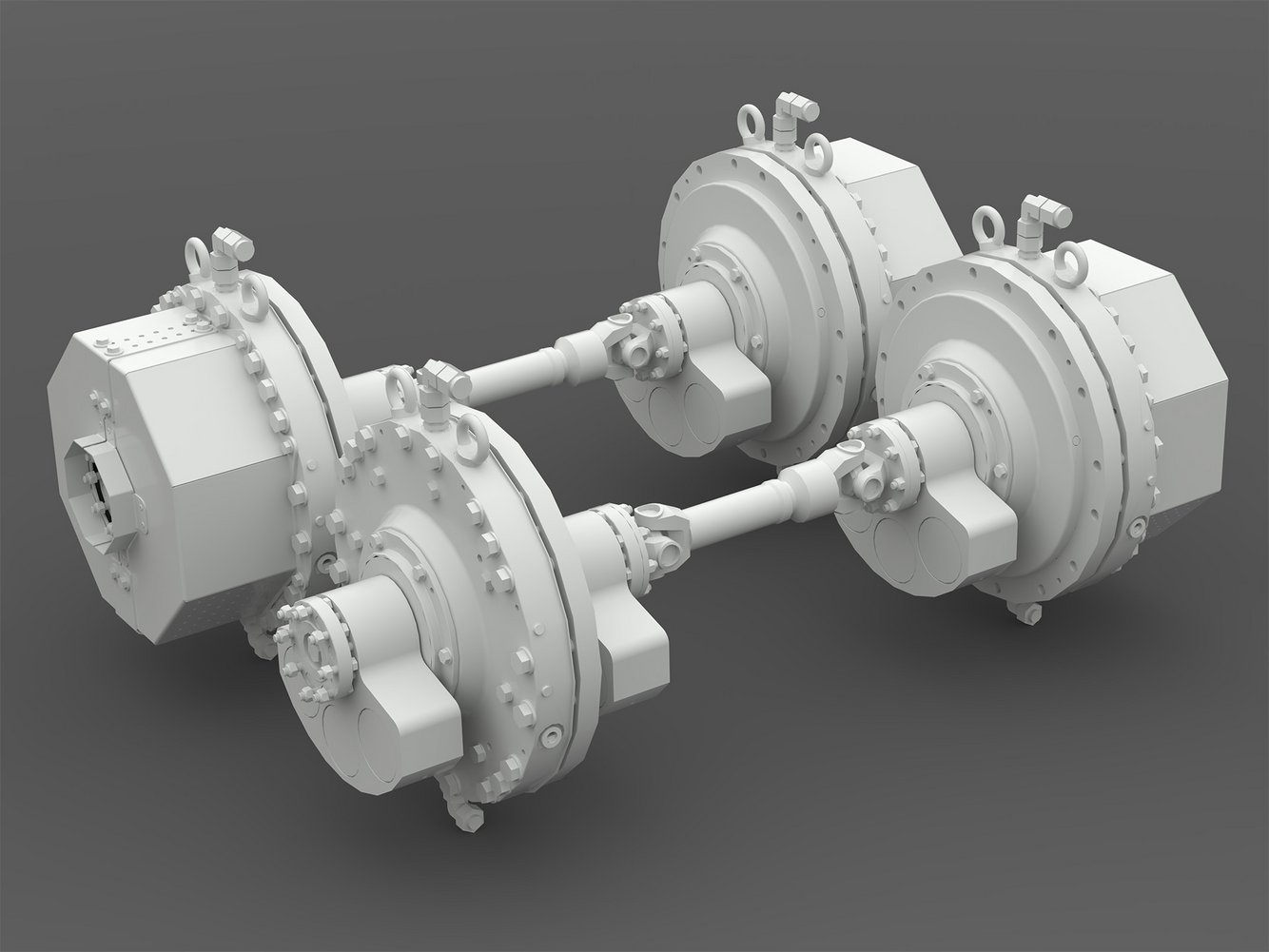

불균형 셀
불균형 셀은 컴팩트하고 유지보수가 용이하며 소음이 낮은 진동 구동장치입니다. 고성능 구면 롤러 베어링, 편심 웨이트, 그리고 두 개의 불균형 셀을 연결하는 카르단 샤프트로 구성됩니다.
오일 배스 윤활 방식을 적용하여 장기간 안정적인 운전과 높은 내구성을 확보하며, 추가 웨이트를 이용해 작동 토크를 조정할 수 있습니다.
개별 불균형 셀을 간단하게 교체할 수 있어, 분진이 많고 운전 조건이 거친 환경에서도 유지보수가 편리하도록 설계되어 있습니다.
Technical Information
데이터

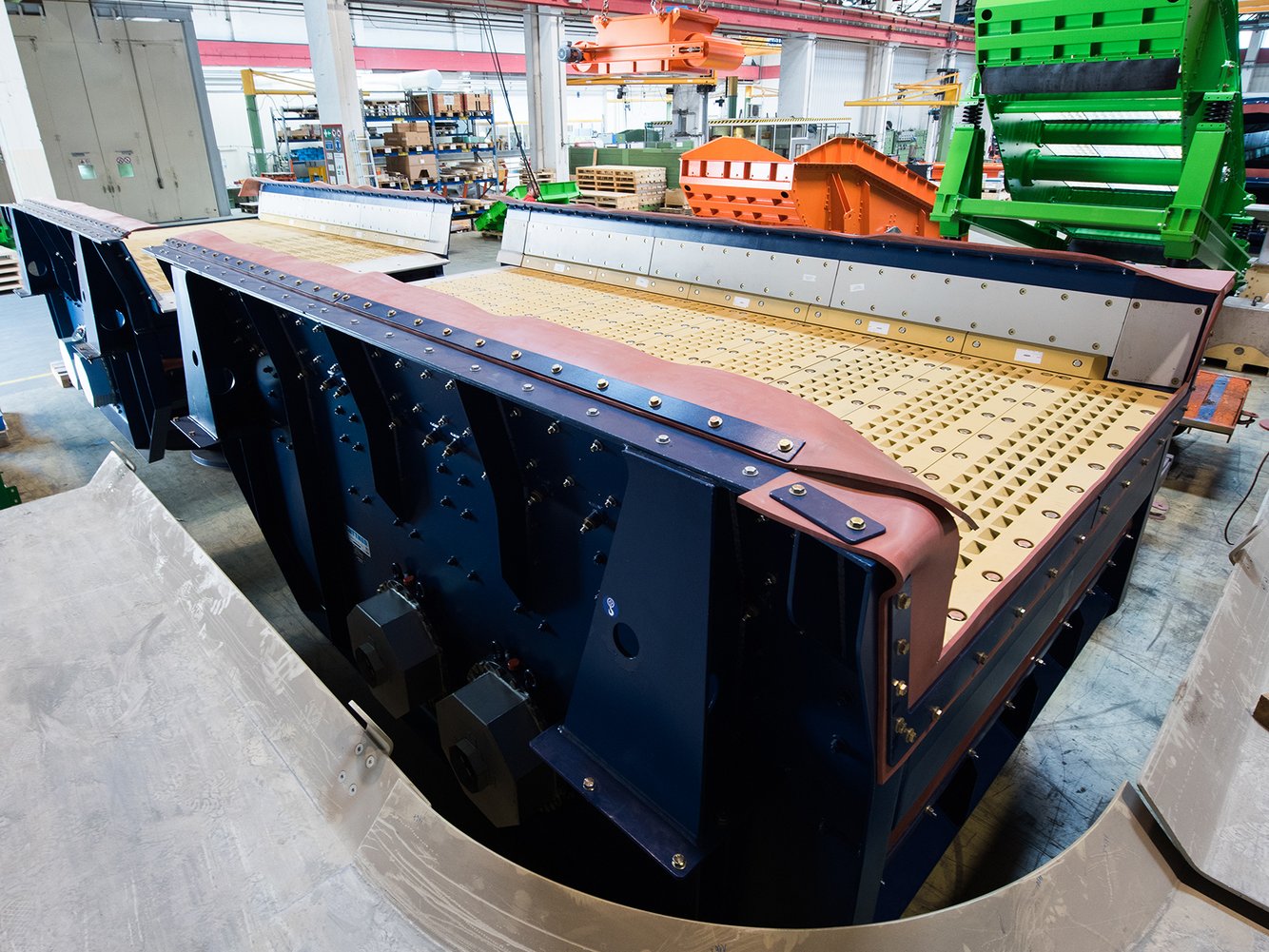

IFE 셰이크아웃 장비의 분리 그레이트 구조와 주조물·모래 분리 성능에 대한 주요 특징입니다.
- 셰이크아웃 장비에는 최대 40 mm 두께의 내마모강으로 제작된 분리 그레이트가 적용됩니다.
- 모래 분리와 모래 덩어리 파쇄에 적합한 다양한 개구 형상을 적용하여 분리 효율을 최적화합니다.
- 분리 그레이트의 표면을 매끄럽게 설계하여 주조물의 충격과 손상을 줄이고, 주조물을 부드럽게 취급할 수 있습니다.
