PRODUCT OVERVIEW
매우 강력하고 깊은 자기장을 가지고

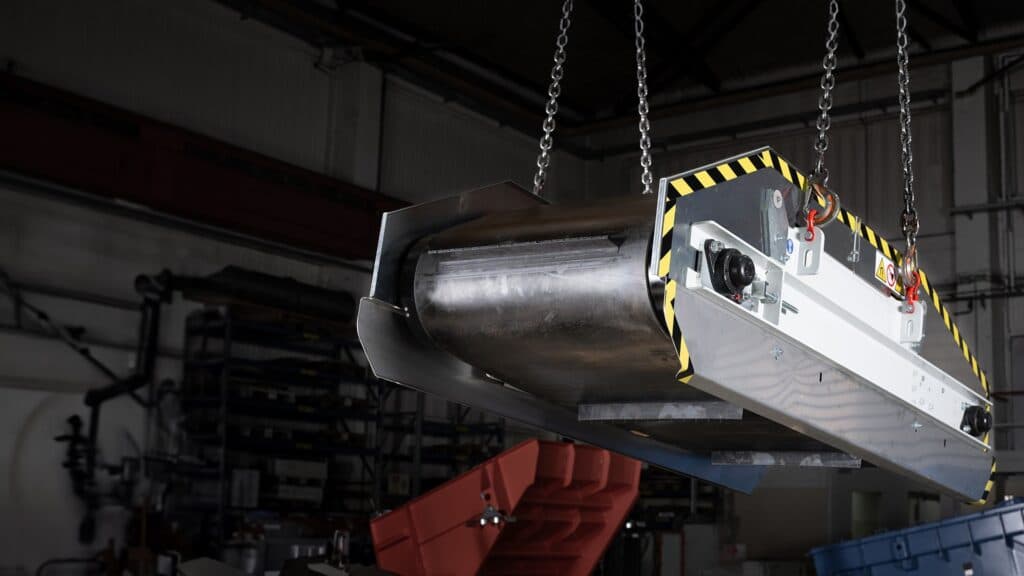

IFE 전자기 오버밴드 분리기는 모든 종류의 벌크 재료에서 철 불순물을 분리하는 데 사용됩니다. 슬래그, 가정용 또는 산업 폐기물, 주조 모래 등에서 자성 입자를 회수하는 데 사용되며, 분쇄기, 벨트 컨베이어, 스크린 또는 연삭기를 금속 이물질로부터 보호하는 데에도 사용됩니다. 이물질 철이 대량으로 발생할 것으로 예상되는 경우, 소량 처리에 충분한 단순 자석식 분리기보다 자가 세척형 분리기가 더 경제적입니다.
강력한 자기장이 필요하거나 장비 배치로 인해 높은 이격 거리가 요구되는 경우 전자기 대역 분리기가 가장 유용합니다.
PRODUCT FEATURES
제품 주요 특징

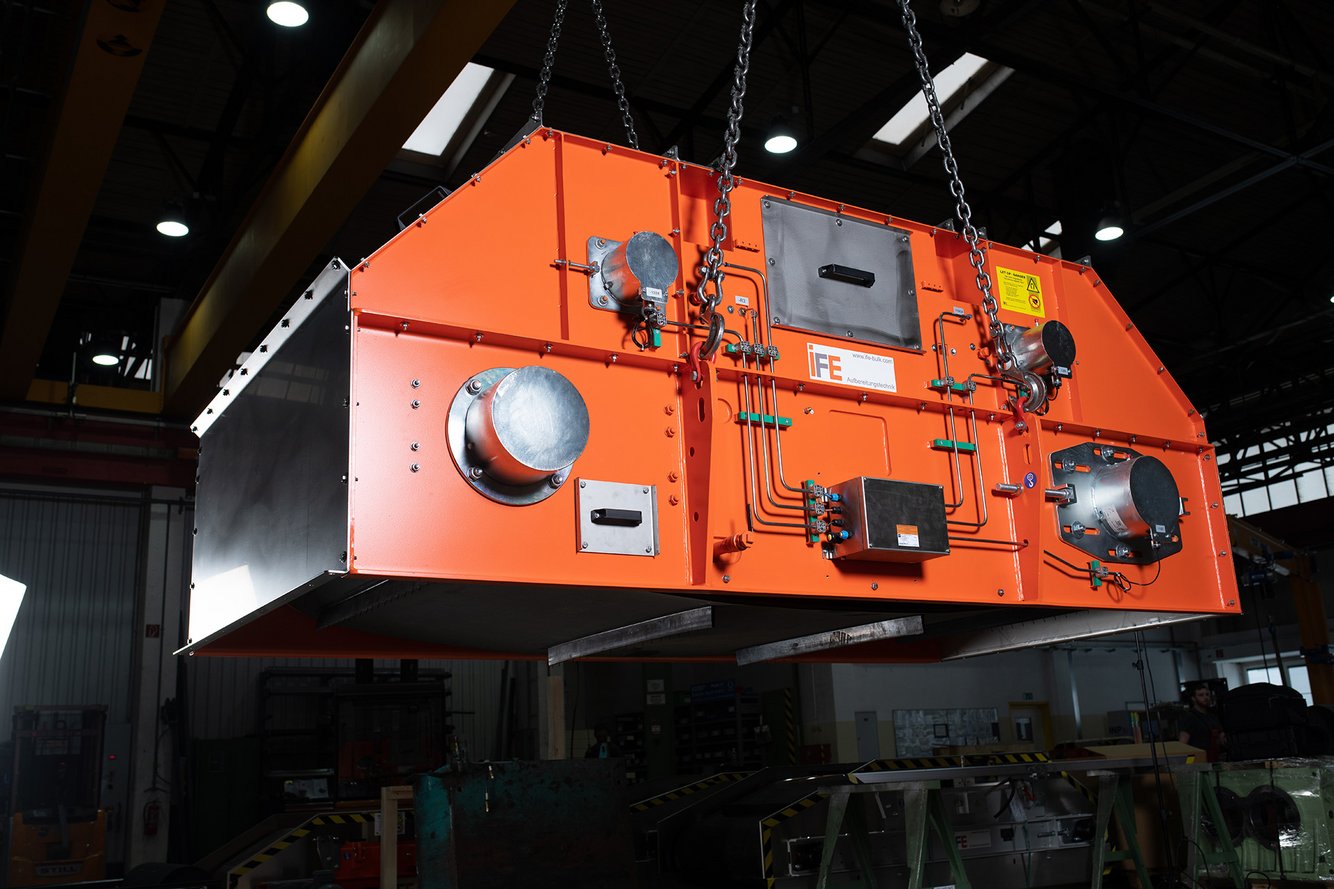

ATEX 방폭 설계
폭발 위험 환경을 고려한 안전 설계
전자식 오버밴드 자력 선별기는 폭발 위험이 있는 작업 환경에 적용할 수 있도록 ATEX 규격에 맞춘 방폭형 설계로 제작할 수 있습니다.

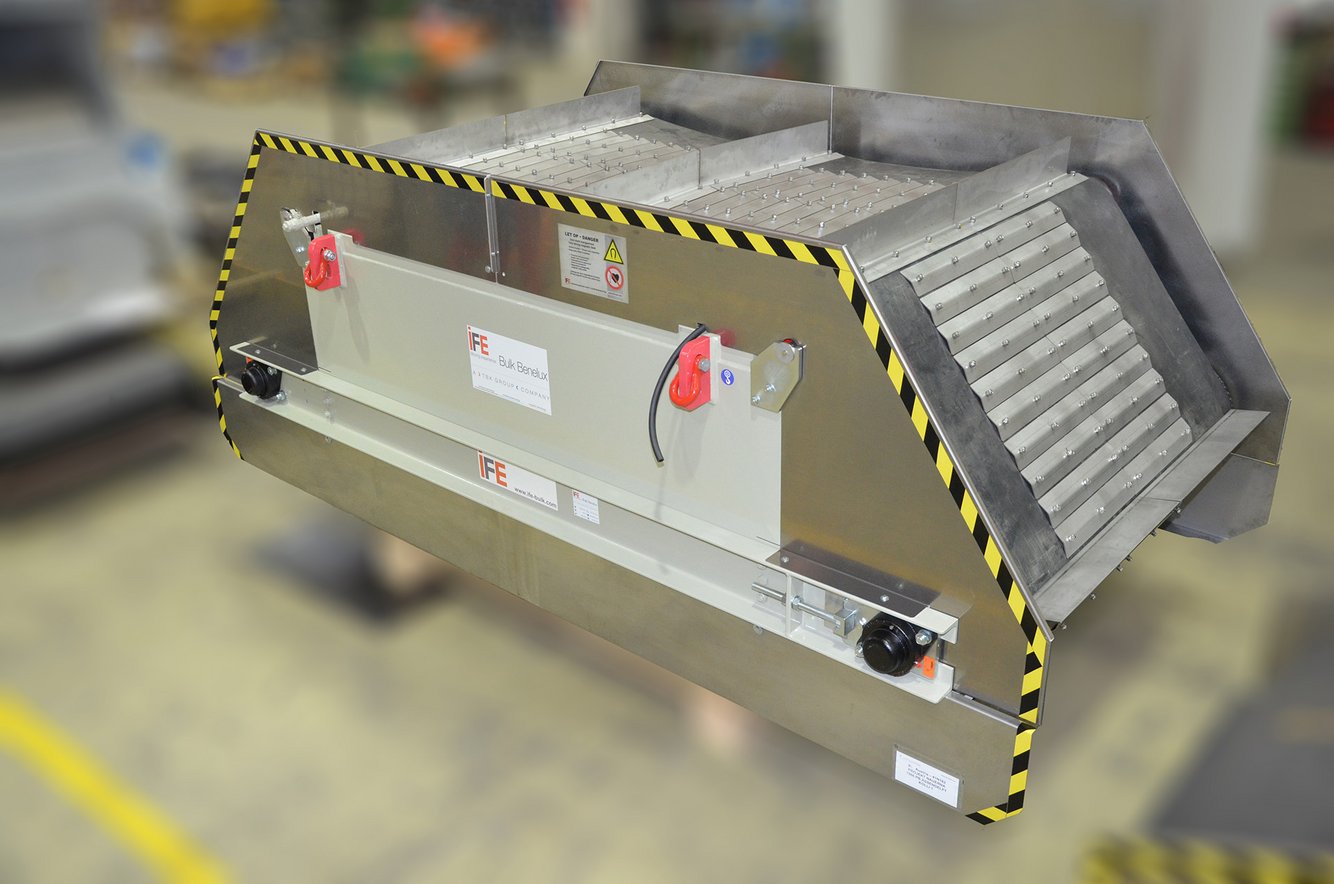

배출 벨트에는 정전기 방지 고무 클리트와 정전기 방지 소재를 적용해 운전 중 발생할 수 있는 정전기 축적을 줄입니다.
속도 센서는 벨트의 정상 운전 여부를 지속적으로 확인하며, 자석 내부의 서미스터는 코일 온도를 감지합니다. 온도가 허용 범위를 초과하거나 위험 상태가 감지되면 전원을 자동으로 차단해 과열된 표면으로 인한 발화 위험을 방지합니다.
영구자석 확장
현장의 장비 배치나 컨베이어 구조에 따라 철금속을 더 먼 위치까지 이동시켜 배출해야 하는 경우가 있습니다.
이때 영구자석 확장부를 적용하면 자력 작용 범위를 넓히고, 철금속이 자석으로부터 떨어지는 배출 지점을 원하는 위치로 이동시킬 수 있습니다.
이를 통해 분리판의 설치 위치를 현장 조건에 맞춰 최적화하고, 회수된 철금속과 비자성 원료가 서로 섞이는 현상을 줄여 안정적인 분리 성능을 확보할 수 있습니다.

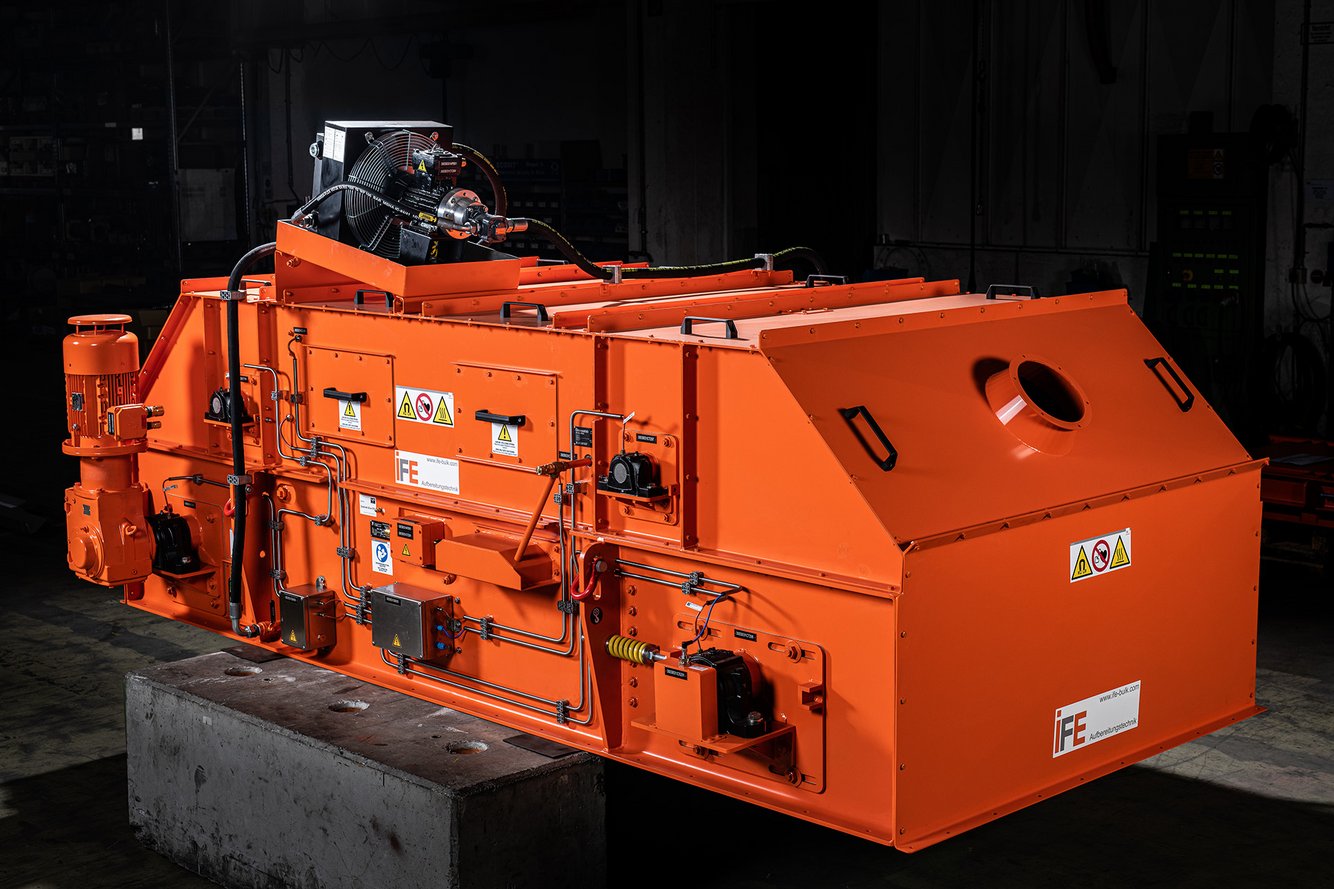

외부 오일 냉각
전자식 오버밴드 자력 선별기는 운전 중 전자석 코일에서 열이 발생하며, 일반적인 설계에서는 이 열이 장비 외부로 자연스럽게 방출됩니다.
외부 오일 냉각 시스템을 적용하면 코일과 냉각유의 온도를 보다 안정적으로 관리할 수 있어 전자석의 성능 저하를 줄이고 장시간 운전 시에도 일정한 자력을 유지하는 데 도움이 됩니다.
또한 주변 온도가 40°C를 초과하는 고온 환경에서도 안정적인 운전이 가능해지며, 자력 선별기의 운전 효율과 장비 신뢰성을 높일 수 있습니다.
TECHNICAL INFORMATION
데이터 및 장점
데이터
전자식 오버밴드 자력 선별기의 설치 방식, 보호 등급, ATEX 적용 범위 및 대응 가능한 컨베이어 벨트 폭을 확인할 수 있습니다.
| 설치 방식 | 컨베이어 진행 방향과 나란히 설치하는 인라인 방식 또는 진행 방향을 가로질러 설치하는 크로스벨트 방식 |
|---|---|
| 전자석 보호 등급 | DIN 40050 기준 IP65 |
| 정류 장치 보호 등급 | 정류 장치 포함, DIN 40050 기준 IP55 |
| ATEX 적용 |
Zone 20, 21 및 22 대응 가능
TÜV 인증서 제공 |
| 적용 벨트 폭 | 650~2,500 mm |
장점
- 낮은 에너지 소비로 최대의 자기력을 발휘합니다.
- 오일 냉각 코일은 최상의 열 방출을 제공하여 소형 설계를 가능하게 합니다.
- 깊은 자기장
- 자기장을 해제할 수 있어 청소가 간편합니다.
- 벨트 추출 기능 유무에 따라 선택 가능 (자동 또는 수동 청소)
- 맞춤형 솔루션
