PRODUCT OVERVIEW
최상의 성능을 위한 특수 스크린

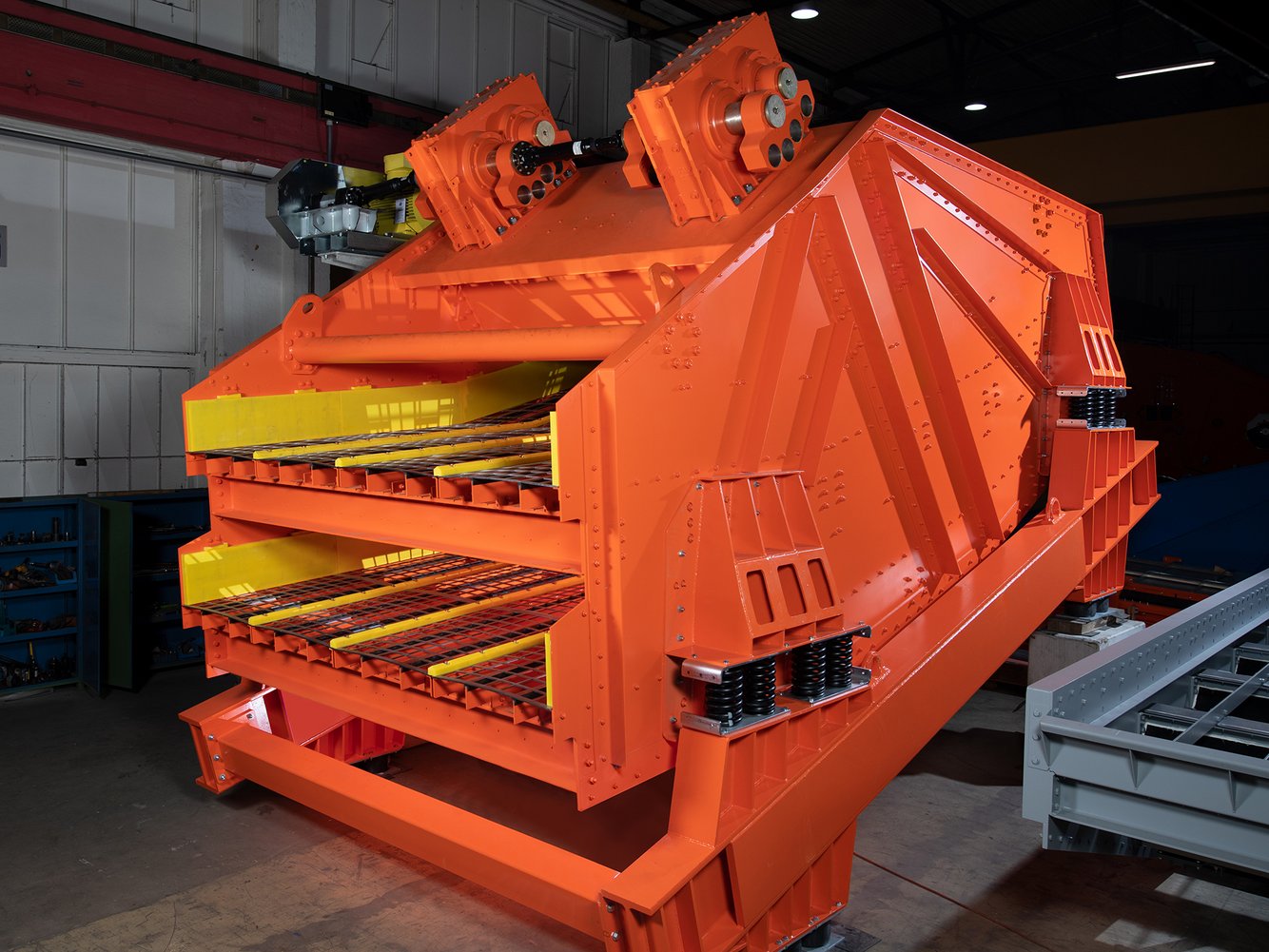

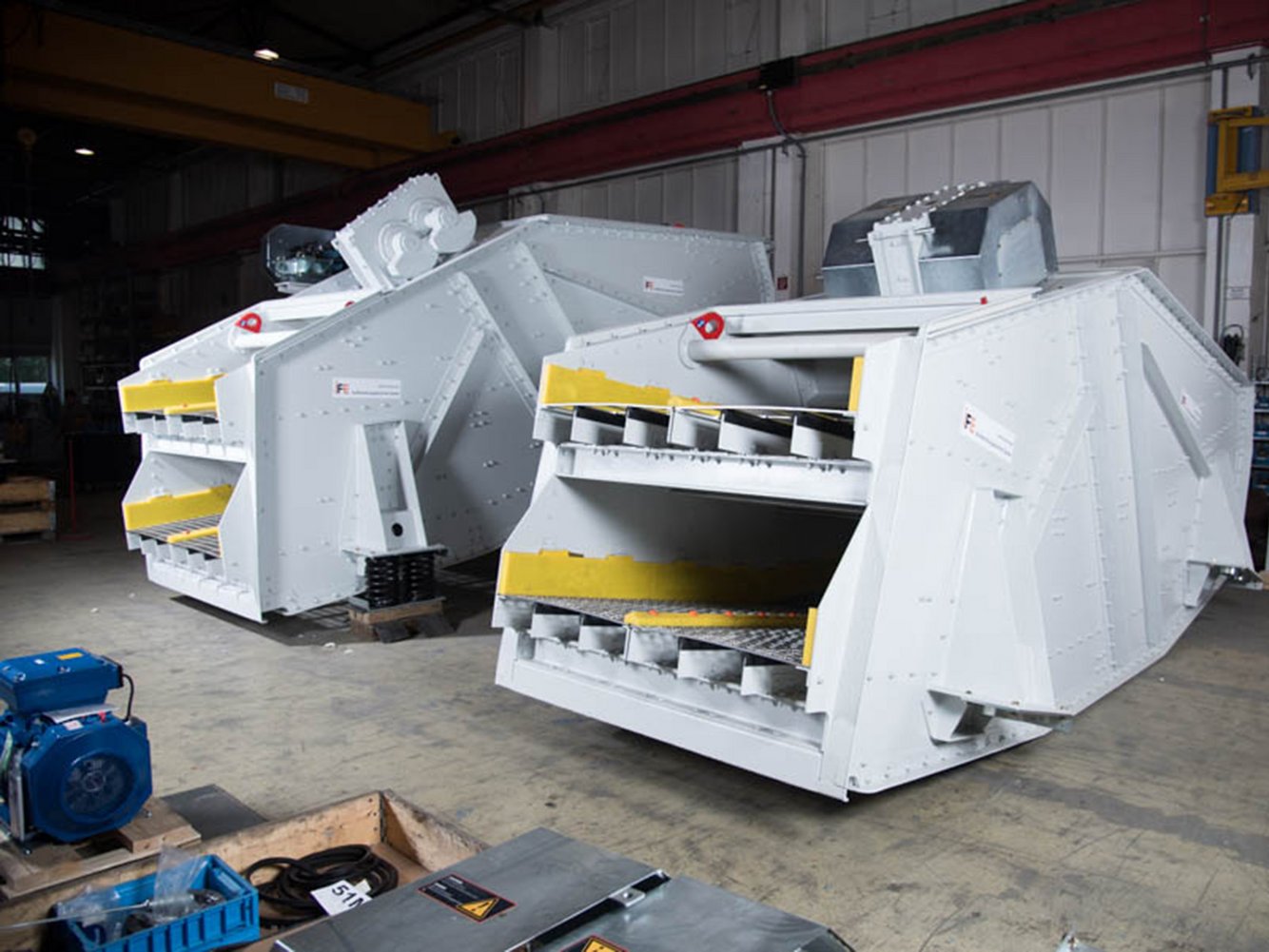

기존 스크린과 비교했을 때, IFE 바나나 스크린은 2~3배 더 높은 비투과율을 처리할 수 있습니다. 이러한 스크린은 공급 속도가 빠르거나 처리 용량이 매우 높아야 할 때 가장 효과적입니다.
IFE 바나나 스크린은 미립자 함량이 높은 재료에 사용됩니다.
PRODUCT HIGHLIGHTS
제품 주요 특징
선별 성향
공정 조건에 맞춰 개별 최적화된 경사

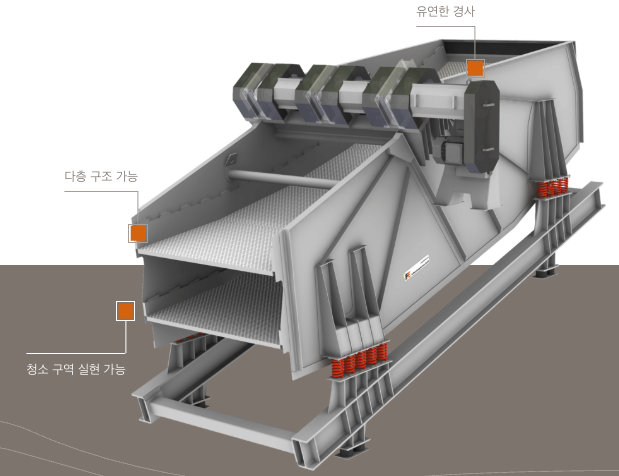

바나나 스크린은 구간마다 선별 매트의 경사를 다르게 설계합니다. 투입부에서는 원료의 이동 속도를 높이고 층 두께를 낮춰, 미세 입자가 첫 번째 선별 구간부터 빠르게 분리되도록 합니다.
고강도 스크린 프레임
가혹한 운전 환경을 견디는 견고한 구조
IFE가 제작한 최대 규모의 바나나 스크린은 진동 중량이 34,100 kg에 이릅니다. 비틀림에 강한 프레임과 일체형 강판 측벽을 적용하고, 측벽과 크로스빔을 볼트 체결 및 접착 방식으로 조립해 용접 과정에서 발생할 수 있는 금속의 취약부와 잔류 응력을 줄였습니다.
익사이터 드라이브
고효율 운전을 위한 견고한 구동 방식
IFE 자체 생산 여진기 구동장치는 고품질 부품과 장수명 베어링을 적용합니다. 축적된 설계 경험을 바탕으로 진동 조건과 효율을 최적화했으며, 최대 6g의 가속 조건에서도 베어링 수명 100,000시간 이상을 목표로 설계되어 가혹한 환경에서도 높은 신뢰성을 제공합니다.
BANANA SCREEN
데이터 및 장점
바나나 스크린의 주요 설계 사양과 운용상 장점을 확인해 보세요.
데이터
| 설계 형식 | 단층 또는 복층 스크린 |
|---|---|
| 공칭 길이 | 최대 11,000 mm |
| 공칭 폭 | 최대 5,000 mm (단층 스크린) |
| 공칭 폭 | 최대 4,000 mm (복층 스크린) |
| 스크린 데크 | 다양한 경사각 구성 가능 |
| 구동 방식 | IFE 여진기 구동장치 (7개 크기 제공) |
장점
- 기존 선형 진동 스크린 대비 2~3배 높은 단위면적당 처리량
- 미세 입자 함량이 높은 원료 선별에 최적화
- 견고하고 비틀림에 강한 프레임 구조
- 현장 조건에 맞춘 단층 또는 복층 설계
- 볼트 체결과 접착을 결합한 안정적인 구조
